RP 系統可製作出任意複雜形狀或具細微結構之原型，完全擺脫切削加工之限制，並且克服模型易失真的缺陷，這對製造加工而言是一項重大突破，而在開發研究一種新產品以RP為利用之工具，可大大降低經費並縮短時間…等優點。
快速成型之製程(圖B)：當一概念之設計完成於電腦之3D CAD軟體後，經一介面程式將此CAD model轉成STL檔或依不同RP機型有不同接受之格式，再經過一Slicing軟體計算將STL檔轉換成一層一層之2D剖面加工程式(圖C)，再傳入RP機器後，工件就被一層一層的加工、堆疊並結合起來，如此一來即可製成3D之Part。 |
圖B 快速成型之製程

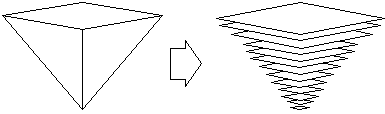

圖C STL轉換切層

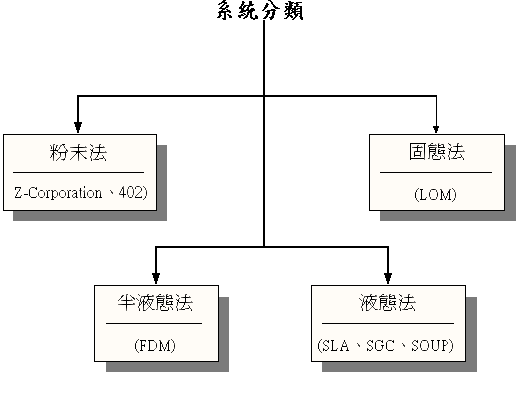

RP系統分類
|
(1).粉末法 |
|
|
此法是以雷射照射於粉末，被雷射照射之處粉末與粉末黏結成型，一層完成之後再照射下一層直到工件完成；另一種為使用噴嘴噴射粉末黏著劑使得粉末顆粒產生鍵結，並藉由添加黏著劑以增如粉末間的鍵結力量。
|
|

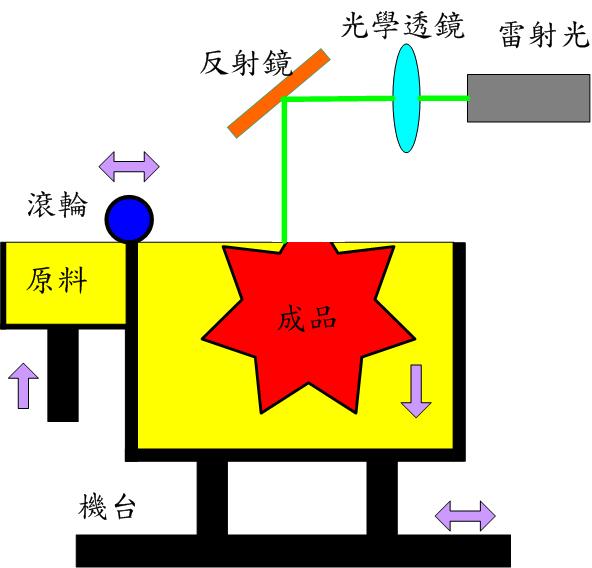

粉末法加工示意圖 |
|
(2).固態法 |
|
|
此成型方式是以雷射或切割刀切割工件外輪廓於被覆有熱熔性黏結劑的薄片材料上，外輪廓切割好之後經熱壓黏結於上一層已切割完成之薄片材料上，如此循環直到工件完成。
|
|

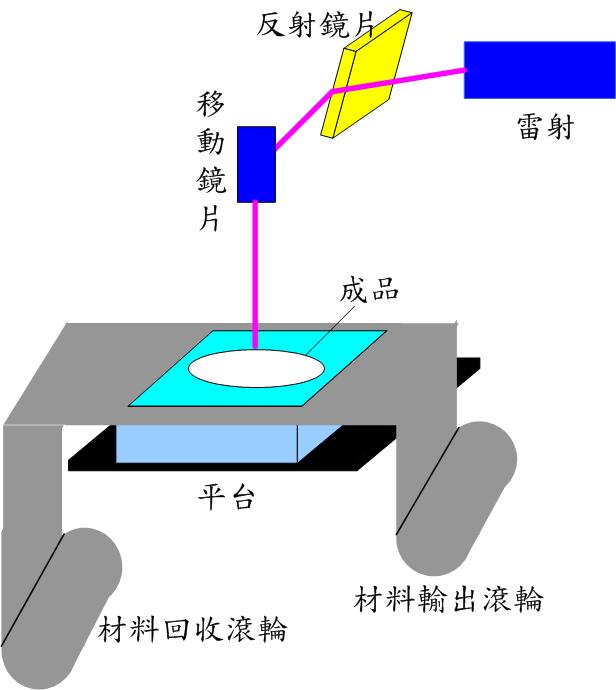

固態法加工示意圖 |
|
(3).半液態法 |
|
|
其工作原理十分類似擠牙膏的方式，加工方式是以加熱頭熔化線狀之熱塑性材料，再將熱塑性的固體細絲材料由加熱頭熔化擠出而一層一層堆積成型直到整個工件完成。
|
|
半液態法加工示意圖 |
|
(4).液態法 |
|
|
此方法以液態聚合物為基本材料，以雷射光或紫外光照射達到固化。
|
|

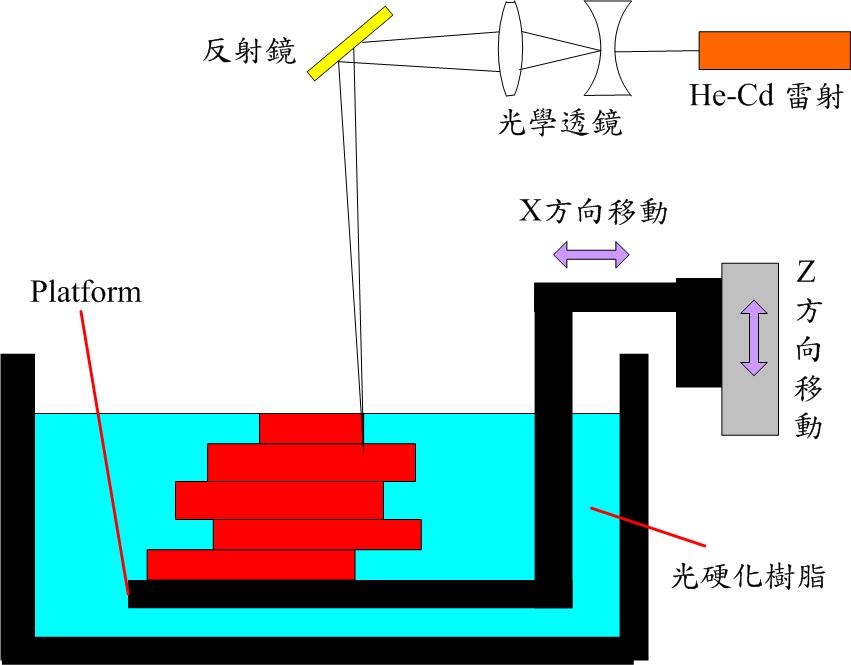

液態法加工示意圖 |
